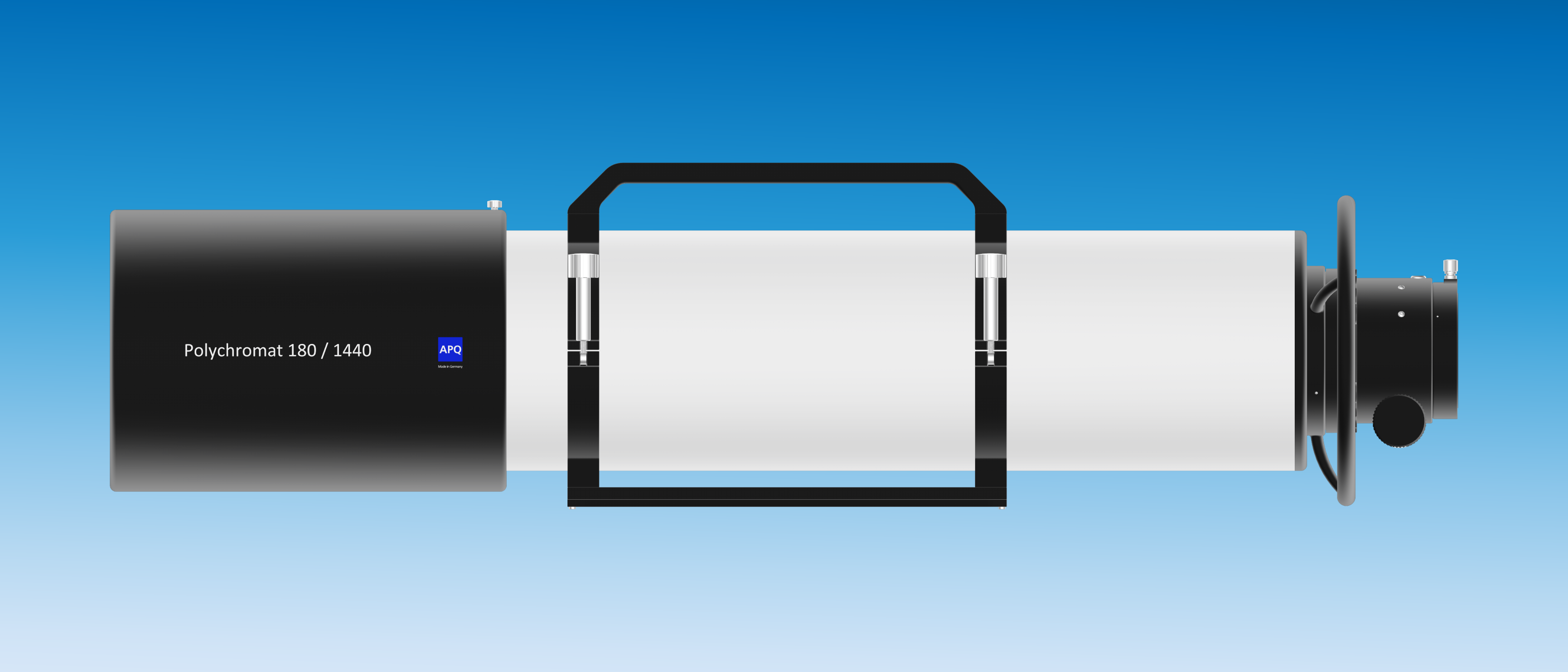

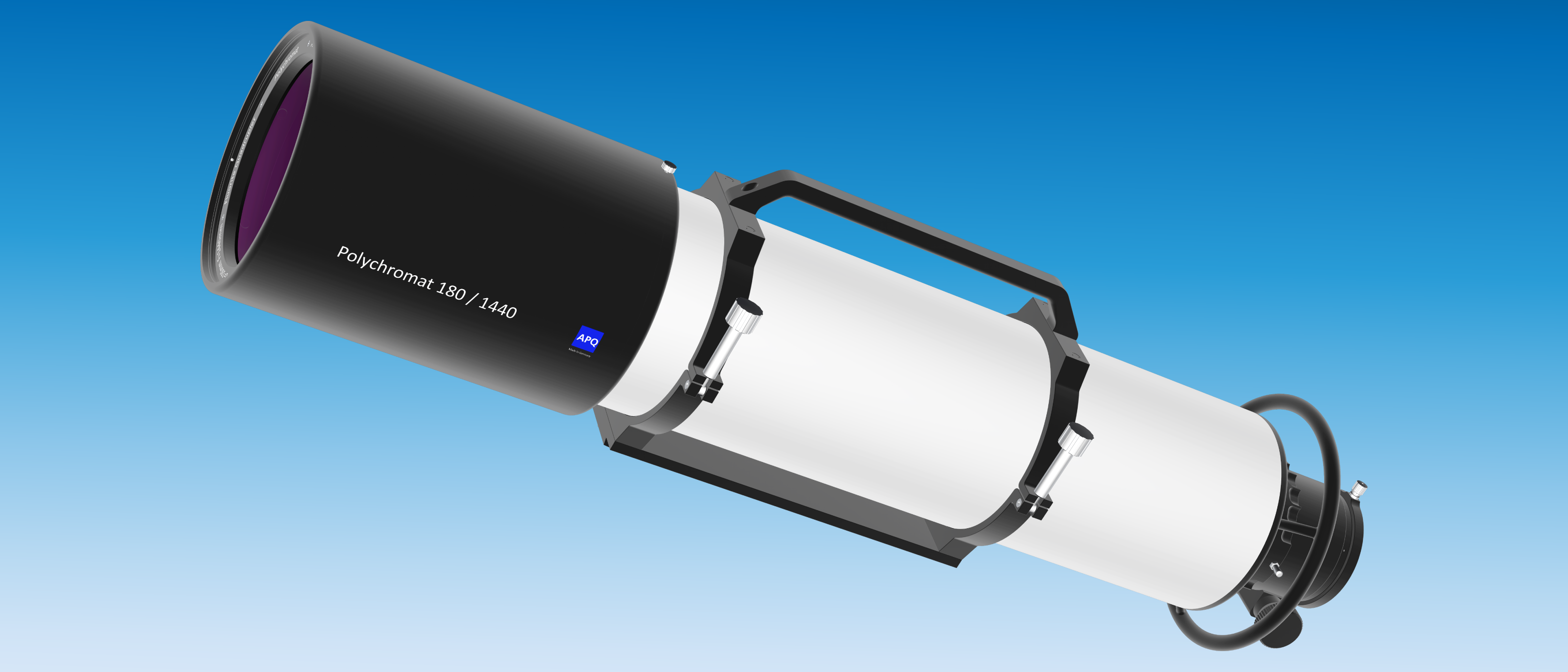

APQ 180/1440 Fluorit Quadruplet Polychromat

APQ 180/1440 Fluorit Quadruplet Polychromat

UBVRI Fluorit Quadruplet Polychromat
Vierlinsiges asphärisches Design
Systemkorrektur durch Feinoptikmeister
CaF₂ Linse geschützt zwischen Glaslinsen
Ölgefügt ohne Luftspalte
Ultra-Breitband-Antireflektionsbeschichtung
Objektiv in Kompensationsfassung
Objektiv kollimierbar
Taukappe verschieb- und klemmbar
Okularauszug Feather Touch FTF3545
Je nach Beobachtungsaufgabe wird das Basissystem mit dem Feldkorrektor oder Fokalreduktor-Korrektor kombiniert
Premium-Refraktor, der für alle Arten von Beobachtungen prädestiniert ist

Preis
gültig bis
auf Anfrage
inkl. 19% MwSt.
zzgl. Versandkosten

Preis gültig ab

inkl. 19% MwSt.
zzgl. Versandkosten

Netto Exportpreis gültig bis
  €
zzgl. Versandkosten

Netto Exportpreis gültig ab

zzgl. Versandkosten
Lieferzeit
auf Anfrage

Anfrage


  • Beschreibung
  • Spezifikation
  • Empfohlenes Zubehör
  • Anwendungen
  • Downloads

Der APQ 180/1440 Fluorit Quadruplet Polychromat zeigt in den Randbereichen des visuellen Spektrums keinen Abfall des Strehls in die Nähe oder unter die Beugungsgrenze – anders als die meisten Apochromate.

Aufgrund seiner polychromatischen Korrektur ist der CaF₂ Vierlinser 180/1440 in der Lage, den vollen UBVRI-Spektralbereich (365nm – 1014nm) moderner elektronischer Sensoren (CCD, CMOS) auszunutzen.

Die hochwertigen Flußspat-Rohlinge beziehen wir mit speziellen Parametern in ausgesuchter Qualität von einem zertifizierten Hersteller, der auch die Global Player des optischen Präzisionsgerätebaus mit CaF₂ Rohmaterial für die Fertigung von Stepper-Objektiven für die VUV-Photolithographie beliefert.

Die Flächen der Objektivlinsen aus drei verschiedenen optischen Spezialgläsern von SCHOTT® bzw. OHARA® und CaF₂ sind präzisionsbearbeitet, eine Linsenfläche ist eine Asphäre.

Da jede Fertigung nur mit einer endlichen Genauigkeit vorgenommen werden kann, sind auch neueste Technologien und modernste CNC-Präzisionsbearbeitungsverfahren fehlerbehaftet. Alle Fertigungsparameter müssen deshalb gewissenhaft toleriert werden.

Die geforderte hohe Bildgüte wird durch eine abschließende Systemkorrektur erreicht, die von einem Feinoptik-Meister mit jahrzehntelanger Erfahrung auf seinem Fachgebiet durchgeführt wird.

Dank einer neuartigen Kompensationsfassung werden die Linsen des komplett ölgefügten Objektivs (ohne Luftspalte) bei Schwankungen der Temperatur in stabiler Position gehalten.

Das thermische Gleichgewicht stellt sich schnell ein und ein Klappern von Linsen in der Fassung mit allen negativen Folgen wird verhindert.

Das Objektiv ist zur optischen Achse des OTA's exakt justierbar.

Durch die CNC-Präzisionsbearbeitung von Objektivfassung, Taukappe und Fernrohrtubus wird die geforderte hohe Zentriergenauigkeit gewährleistet.

Im Innern des OTA verhindern eine definierte Oberflächenstruktur und ein Blendensystem in Verbindung mit einer antireflektiven Beschichtung aller Innenflächen wirksam das Auftreten von Streulicht und Tubusreflexen.

Die um 190mm verschiebbare Taukappe, die in jeder Position klemmbar ist, berücksichtigt das maximale Bildfeld der Feld- und Reducer-Korrektoren von jeweils 3,5°. Auf der Taukappe sind die Typbezeichnung Polychromat 180/1440, das Firmenlogo APQ sowie der Ursprungshinweis Made in Germany beidseitig aufgebracht.

Am fokusseitigen Ende des Refraktors ist der Feather Touch FTF3545 Okularauszug von Starlight Instruments mit einem APQ Schnellwechsler mit dem Ringschwalbensystem S108 zur Aufnahme von Adaptern und Komponenten montiert.

Der Feather Touch Okularauszug ist um 360° rotierbar, so daß er immer in die gewünschte Position gedreht werden kann. Die zweistufige Fokussierung mit Grob- und Feintrieb verfügt über eine Untersetzung von 10:1.

Die prägnante Farbgebung des Fernrohrs hebt sich signifikant von dem Standard-Weiß des Wettbewerbs ab und verleiht dem APQ Polychromat ein einmaliges und unverwechselbares Design mit einem hohen Marken-Wiedererkennungswert.

Der APQ 180/1440 Fluorit Quadruplet Polychromat ist ein Premium-Refraktor, der für alle Arten der Beobachtungen – visuell und fotografisch – prädestiniert ist.


Objektiv Polychromat 180/1440


Objektivtyp
Fluorit Quadruplet Polychromat

Optikdesign
vierlinsiges asphärisches Design

Fügetechnologie
komplett ölgefügt ohne Luftspalte

Fassungstyp
Kompensationsfassung

Fassungsmaterial
hochwertige Aluminium- und Edelstahllegierungen

Polychromatischer Strehl
≥ 0,95 (365nm – 1014nm)
(theoretisch)

Maximaler Fokusshift
±0,004% (365nm – 1014nm)
(theoretisch)

Antireflektionsbeschichtung
Ultra-ARB RAVG < 0,7% (365nm – 1014nm)
(theoretisch)

Freie Öffnung
180mm

Brennweite
1440mm

Öffnungsverhältnis
f/8

Abbildungsmaßstab
2,387'/mm bzw. 0,419mm/'

Auflösungsvermögen
0,63"
(theoretisch)

Vergrößerungsbereich
33x – 540x
(Austrittspupille 6mm – 0,33mm)

Prüfprotokoll
Optik-Prüfzertifikat


Fernrohrtubus 180/1440


Tubus- und Taukappenmaterial
hochwertige Aluminium- und Edelstahllegierungen

Farben Tubus und Taukappe
Silver metallic / Black metallic
(individuelle Farbgebungen wie z.B. Cremeweiß oder Black Velvet sind nach Absprache möglich)

Tubusdurchmesser
Ø197mm

Tubuslänge
1105mm / 1409mm
(Taukappe und Okularauszug ein- /ausgefahren)

Taukappendurchmesser
Ø231mm

Taukappenlänge
325mm

Backfokus
280mm


Okularauszug Feather Touch FTF3545


Okularauszug
Feather Touch FTF3545

Freier Durchmesser
Ø90,2mm (3,55")

Fokussierweg
114,3mm (4,5")

Tragfähigkeit
8,1 – 9,1kg (18 – 20lb)

Untersetzung
10:1

Um 360° rotierbar und klemmbar
ja

Motorischer Antrieb als Option
ja

Masse
2,7kg (6lb)


OTA Polychromat 180/1440


Adapter
Schnellwechsler S108

Abdeckkappen
Abdeckkappen für Taukappe und Schnellwechsler

Tubusringe
optional

Prismenplatte
optional

Zubehör
optional

Sucherhalter / Sucher
optional

Transportbehälter
optional

Masse (einschließlich Okularauszug)
< 17,5kg (38,58lb)

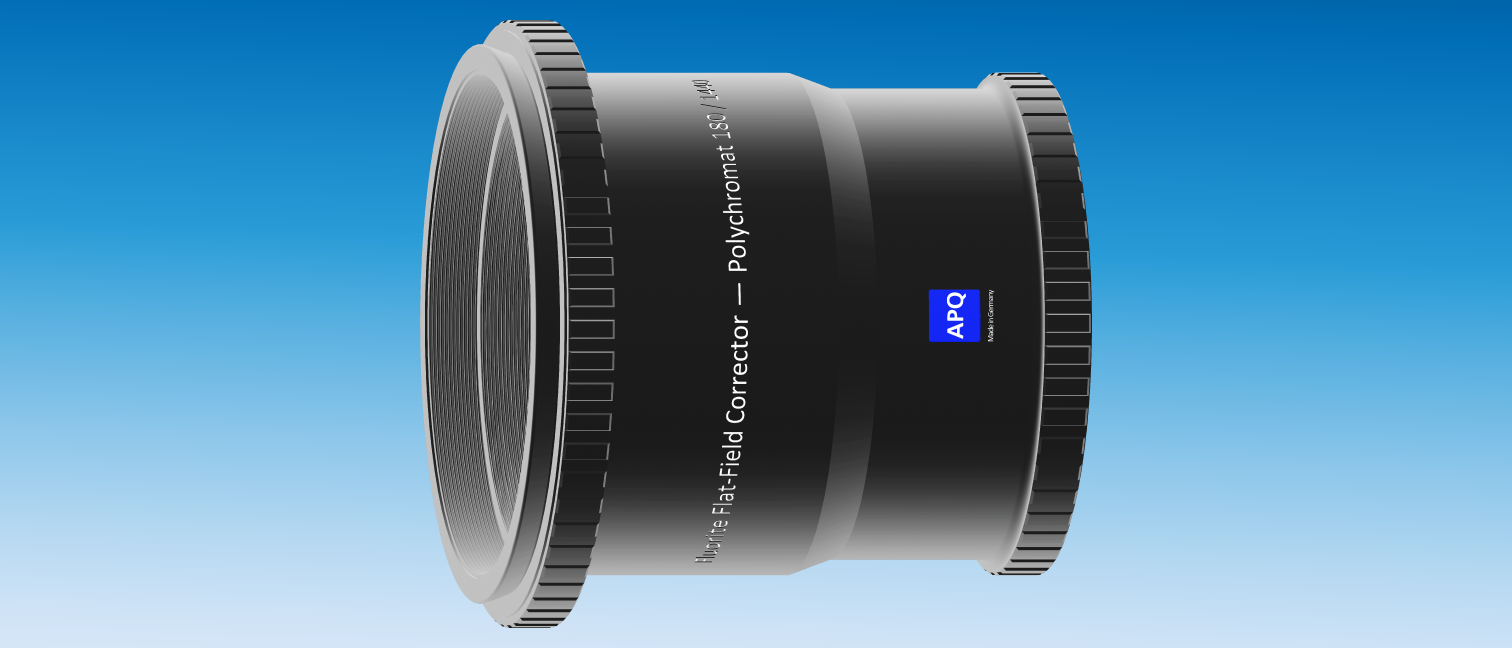

APQ Polychromatischer Feldkorrektor für APQ 180/1440 Polychromat
Preise auf Anfrage
  €
inkl. 19% MwSt. zzgl. Versandkosten

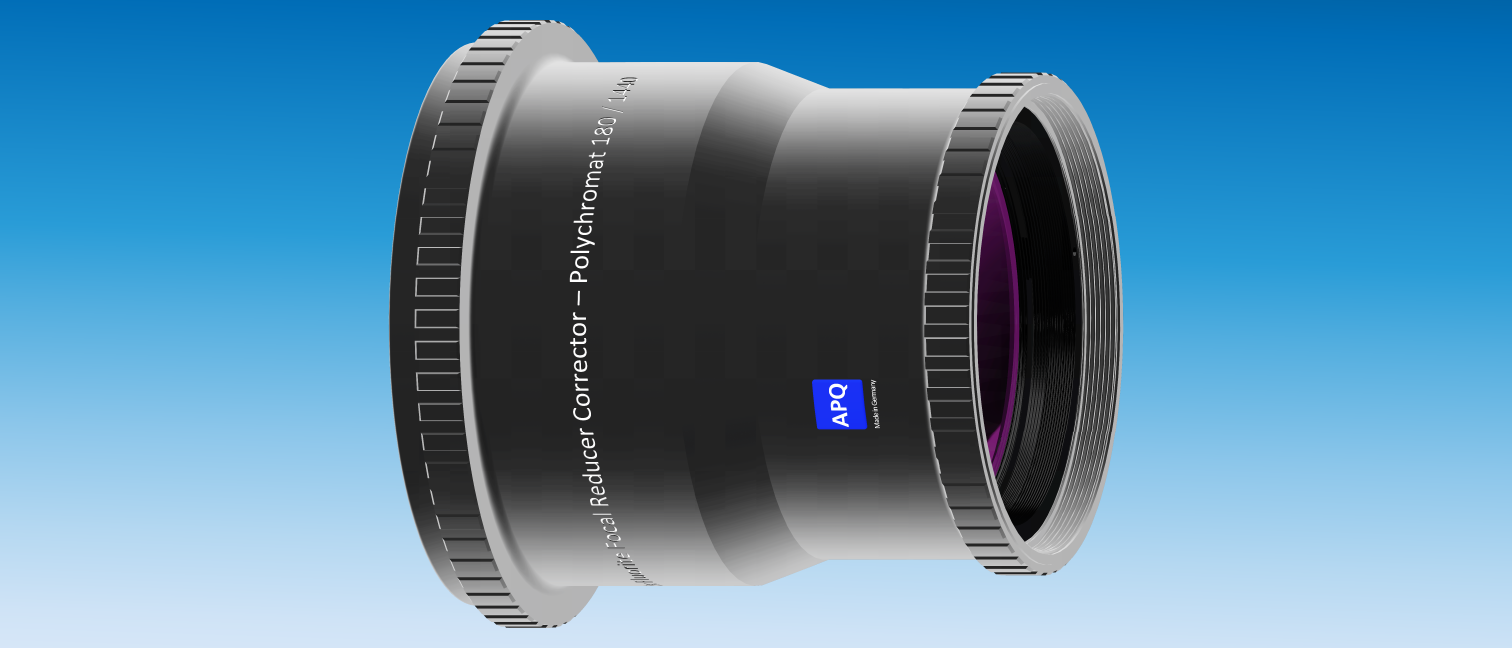

APQ Polychromatischer Fokalreduktor-Korrektor für APQ 180/1440 Polychromat
Preise auf Anfrage
  €
inkl. 19% MwSt. zzgl. Versandkosten

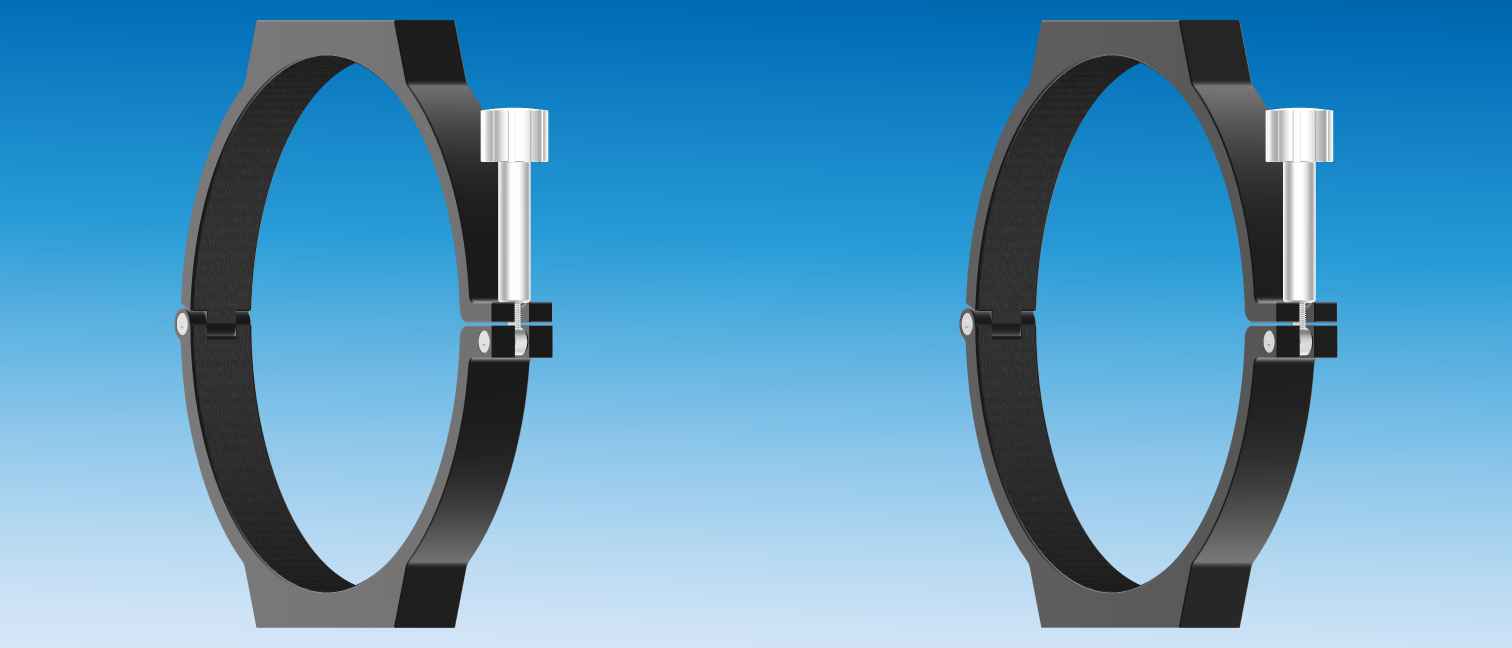

APQ Tubusringe 197 für APQ 180/1440 Polychromat
Preise auf Anfrage
  €
inkl. 19% MwSt. zzgl. Versandkosten

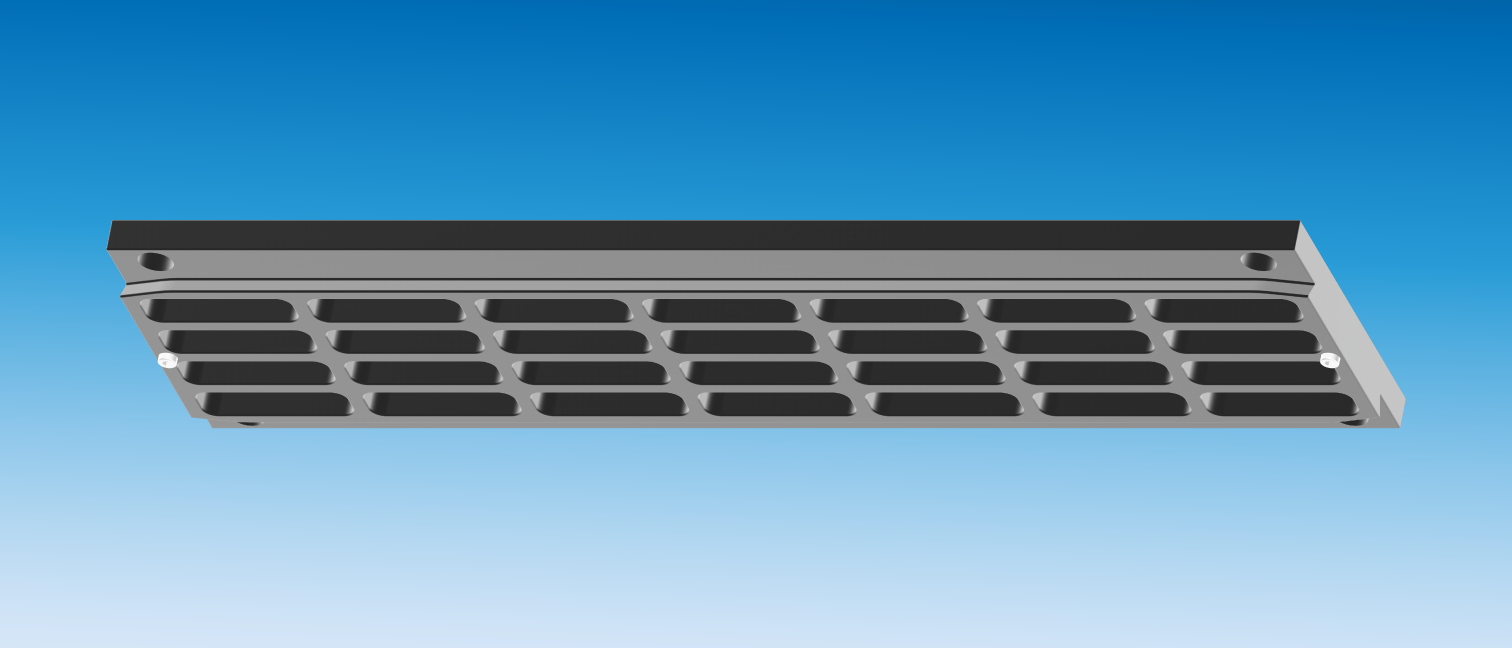

APQ Prismenplatte 360 für APQ 180/1440 Polychromat
Preise auf Anfrage
  €
inkl. 19% MwSt. zzgl. Versandkosten

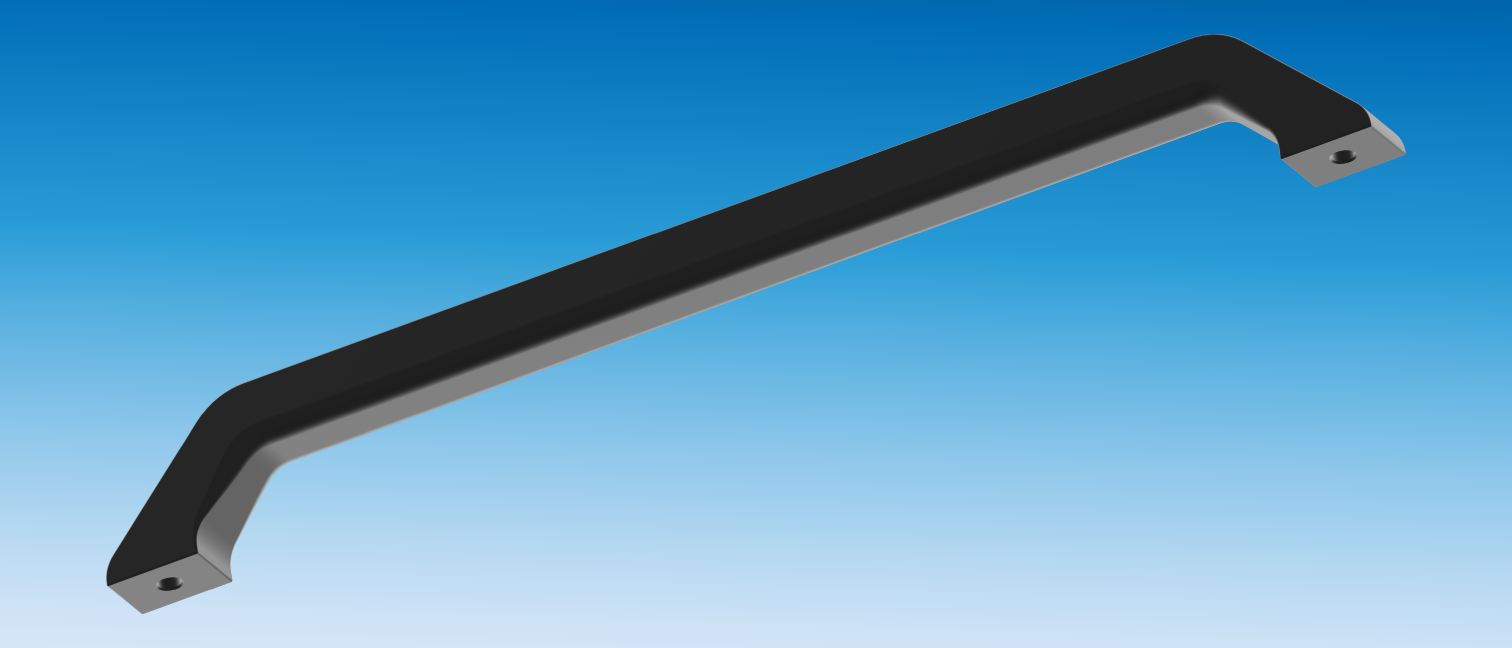

APQ Tragegriff 360 für APQ 180/1440 Polychromat
Preise auf Anfrage
  €
inkl. 19% MwSt. zzgl. Versandkosten

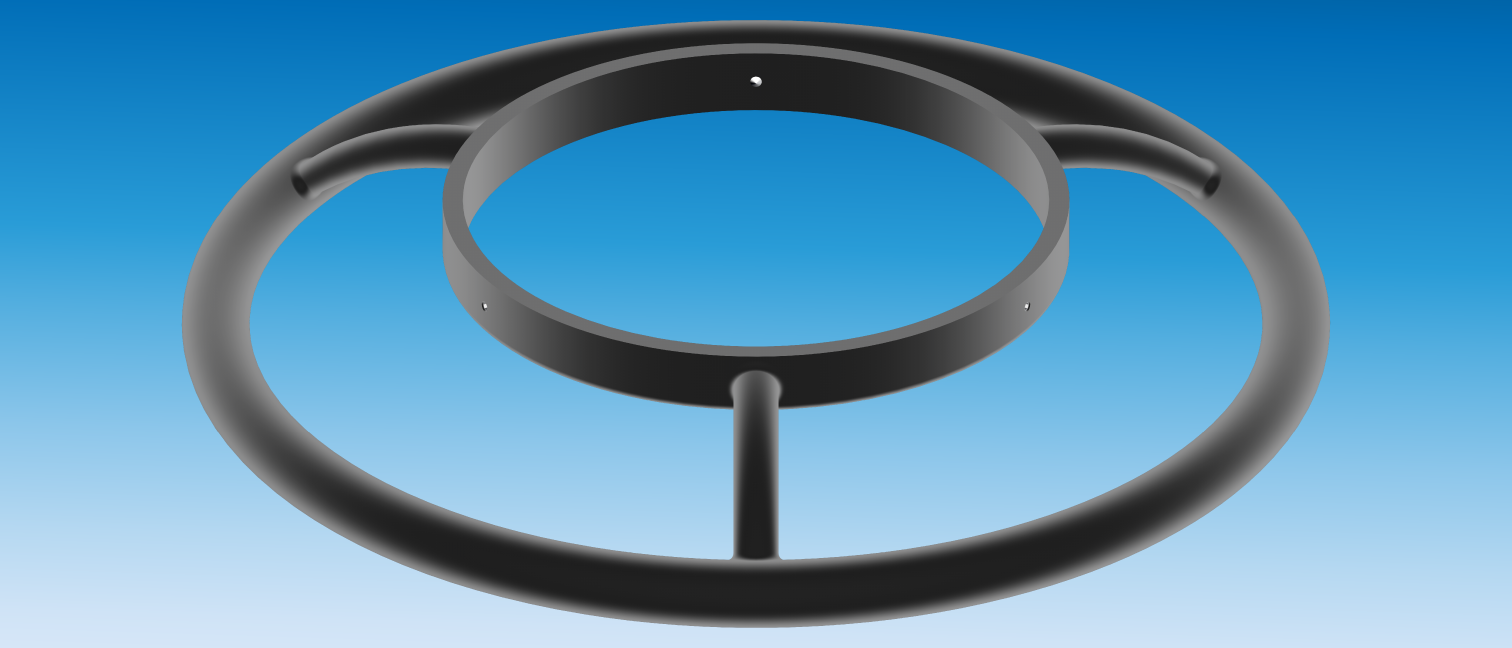

APQ Steering Wheel 240 für APQ 180/1440 Polychromat
Preise auf Anfrage
  €
inkl. 19% MwSt. zzgl. Versandkosten

Wechsler
Preise auf Anfrage
Wechselringe
Preise auf Anfrage

Zwischenringe
Preise auf Anfrage
Adapter
Preise auf Anfrage

APQ Tubuskappe 215 – Option für APQ 180/1440 Polychromat
Preise auf Anfrage
  €
inkl. 19% MwSt. zzgl. Versandkosten
Deckel
Preise auf Anfrage

Die hier abgebildeten Okulare, Zenitspiegel, Binokulartuben und Astrokameras dienen der Illustration von Beobachtungsmöglichkeiten des APQ 180/1440 Polychromaten. Mögliche Ähnlichkeiten mit bestehenden Produkten wären rein zufällig.

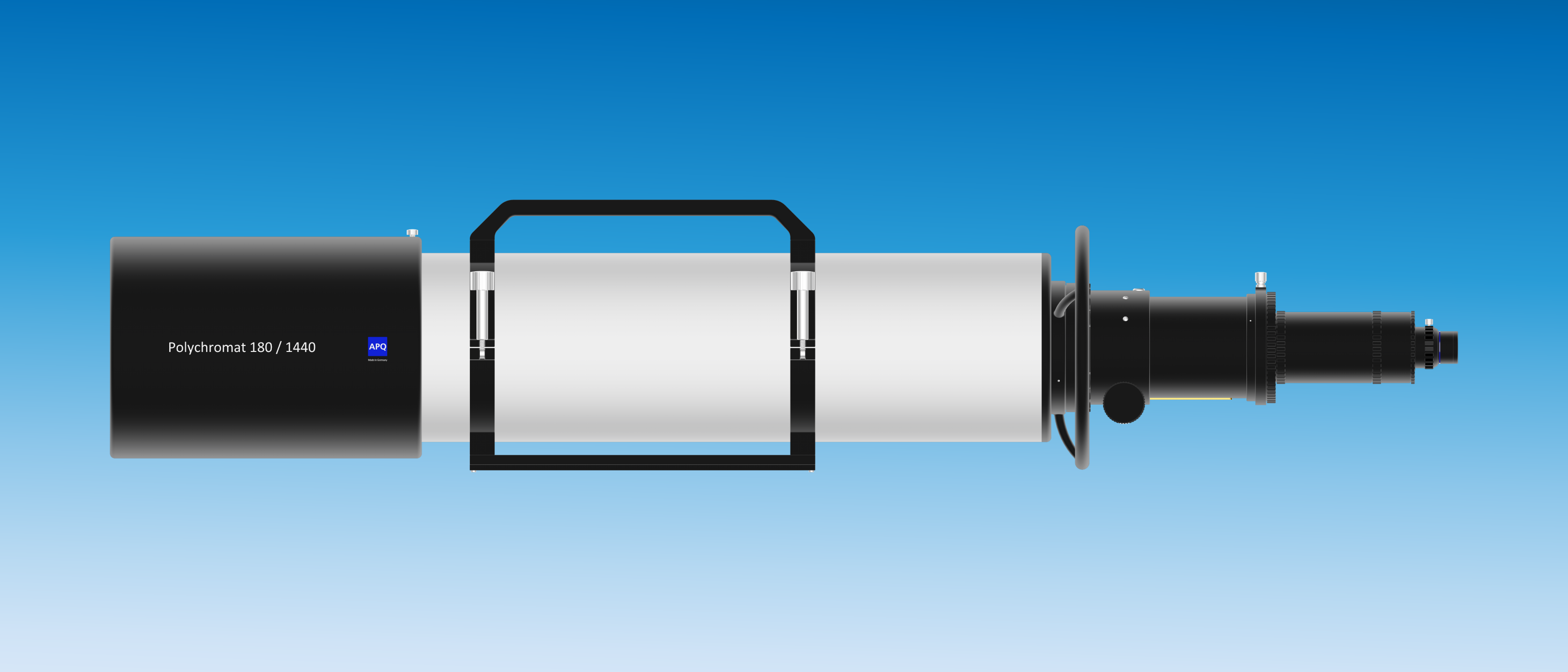

APQ 180/1440 Polychromat mit Okular für visuelle Beobachtungen*

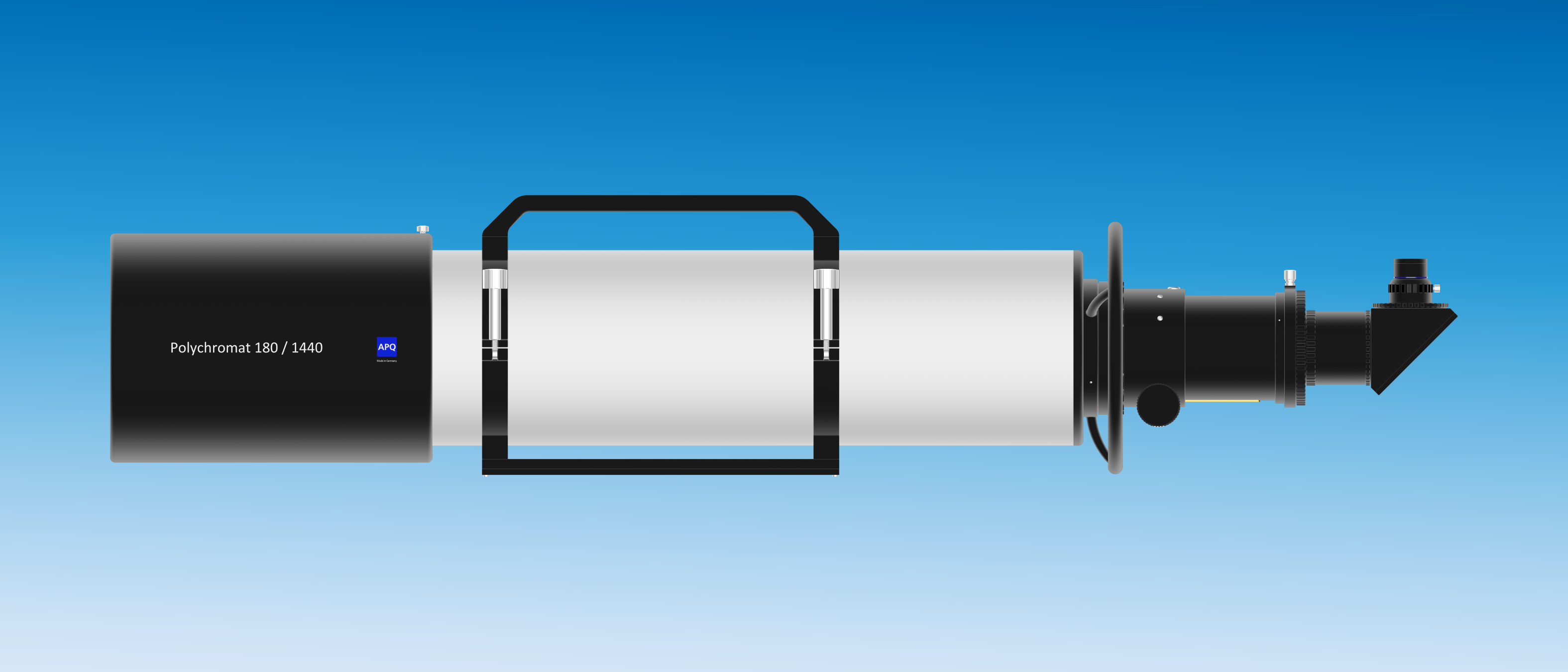

APQ 180/1440 Polychromat mit Zenitspiegel und Okular für visuelle Beobachtungen*

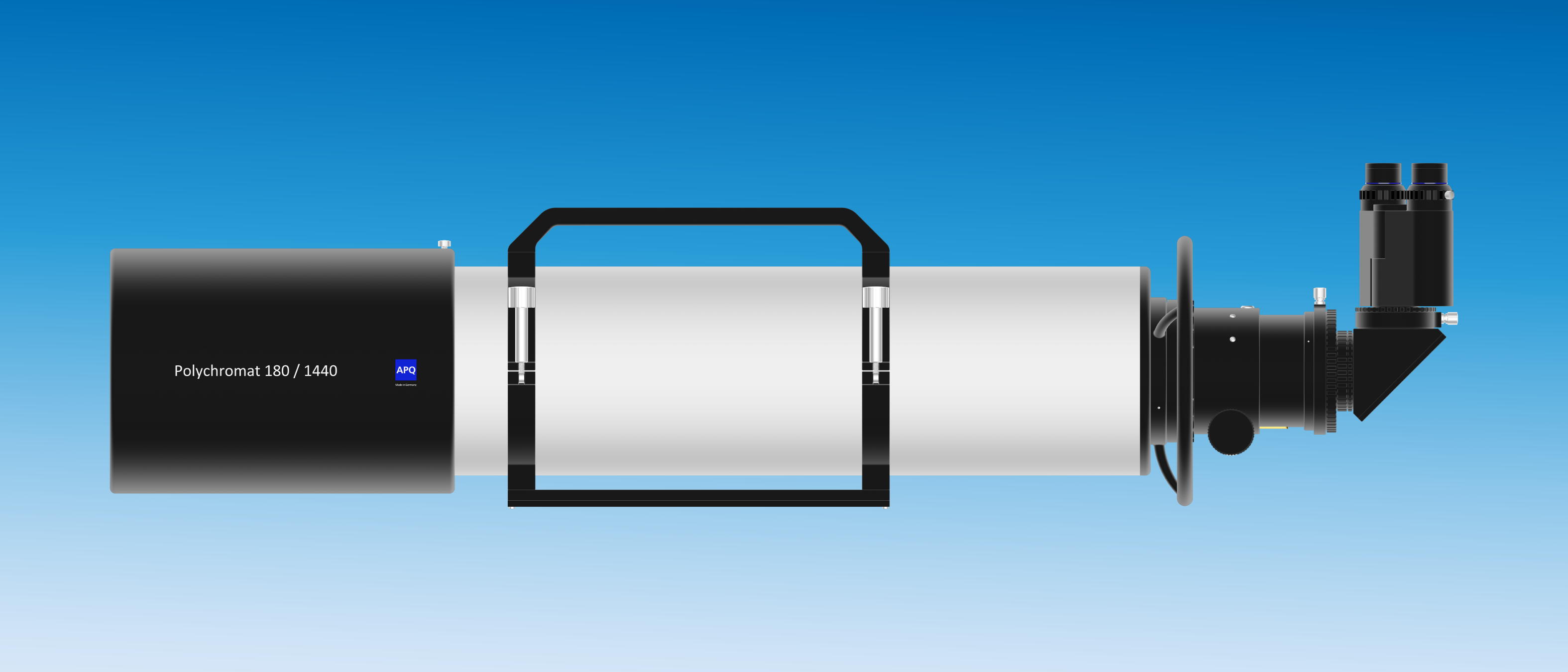

APQ 180/1440 Polychromat mit Zenitspiegel, Binokular und Okularen für visuelle Beobachtungen*

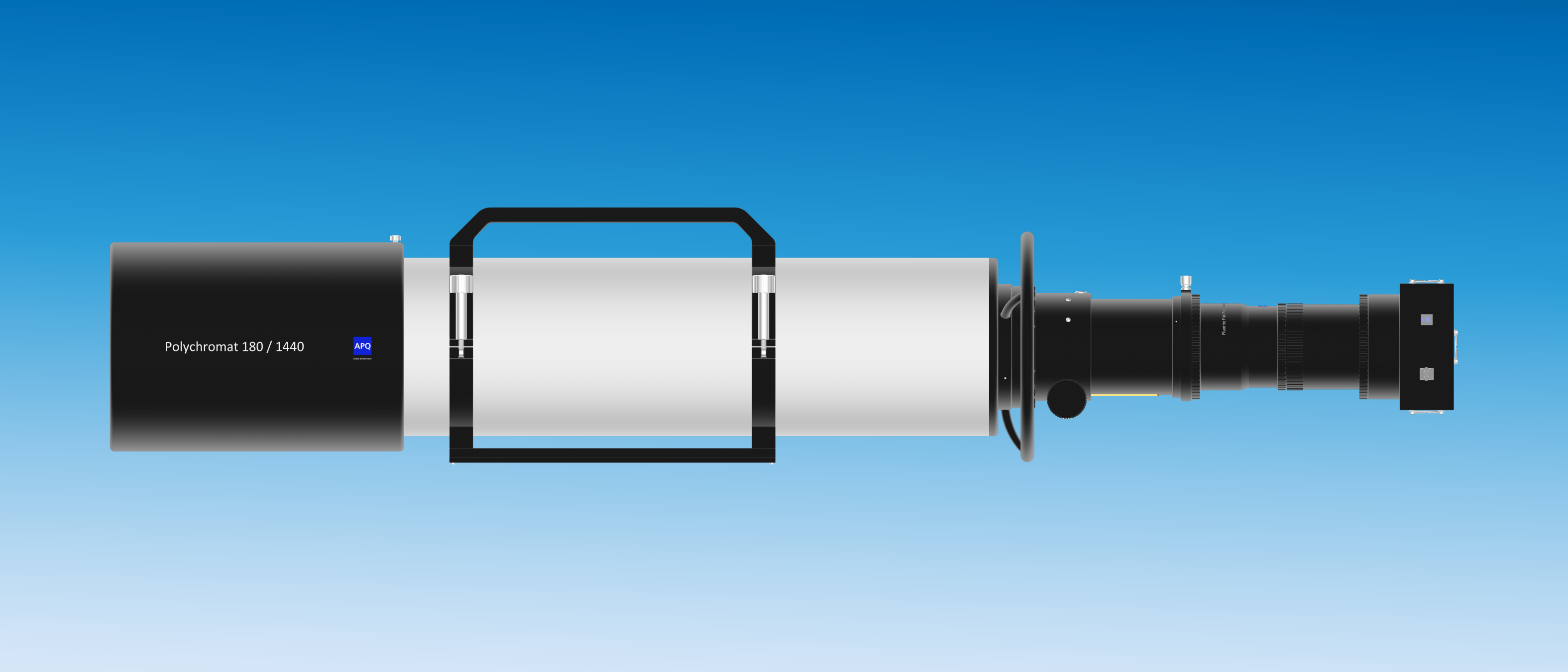

APQ 180/1440 Polychromat mit APQ Flattener und IMX411 (Bilddiagonale 66,7mm) CMOS-Kamera für astrofotografische Beobachtungen*

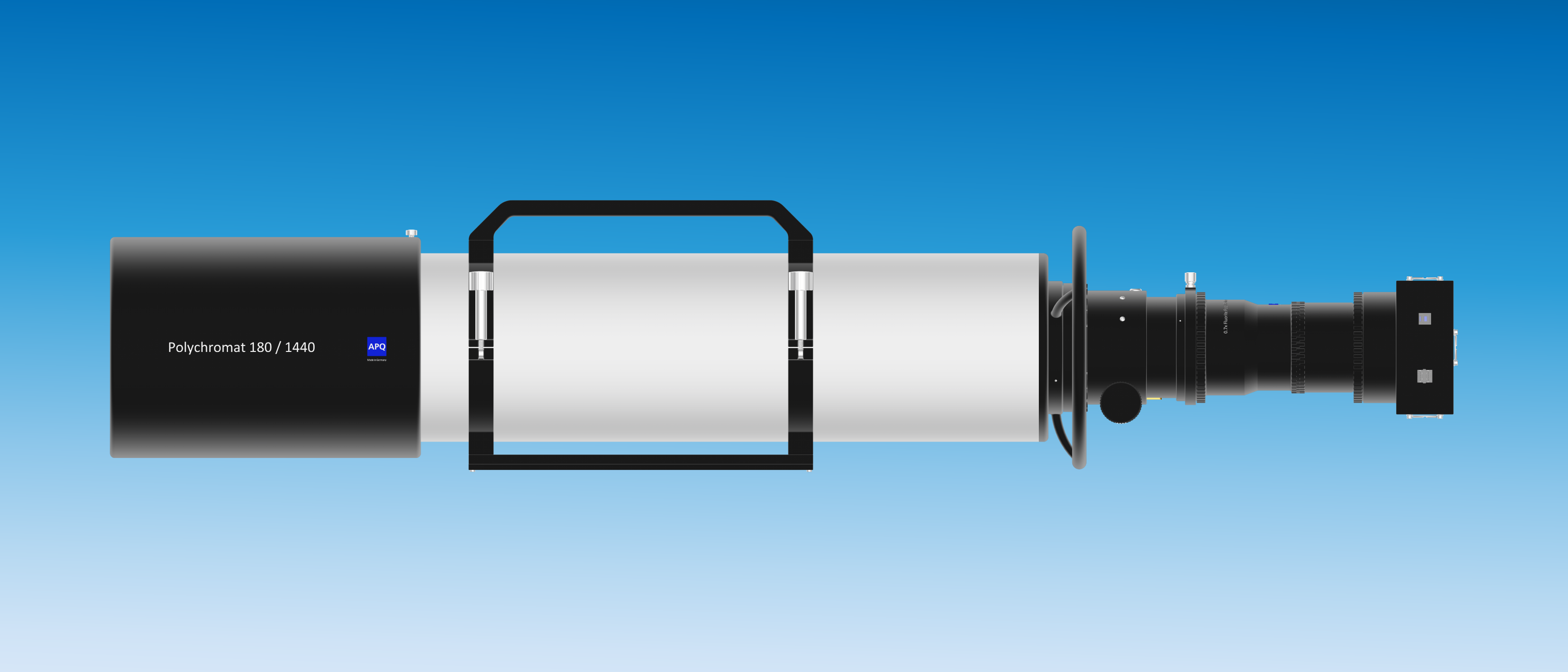

APQ 180/1440 Polychromat mit APQ 0,7x Reducer und IMX461 (Bilddiagonale 55mm) CMOS-Kamera für astrofotografische Beobachtungen*

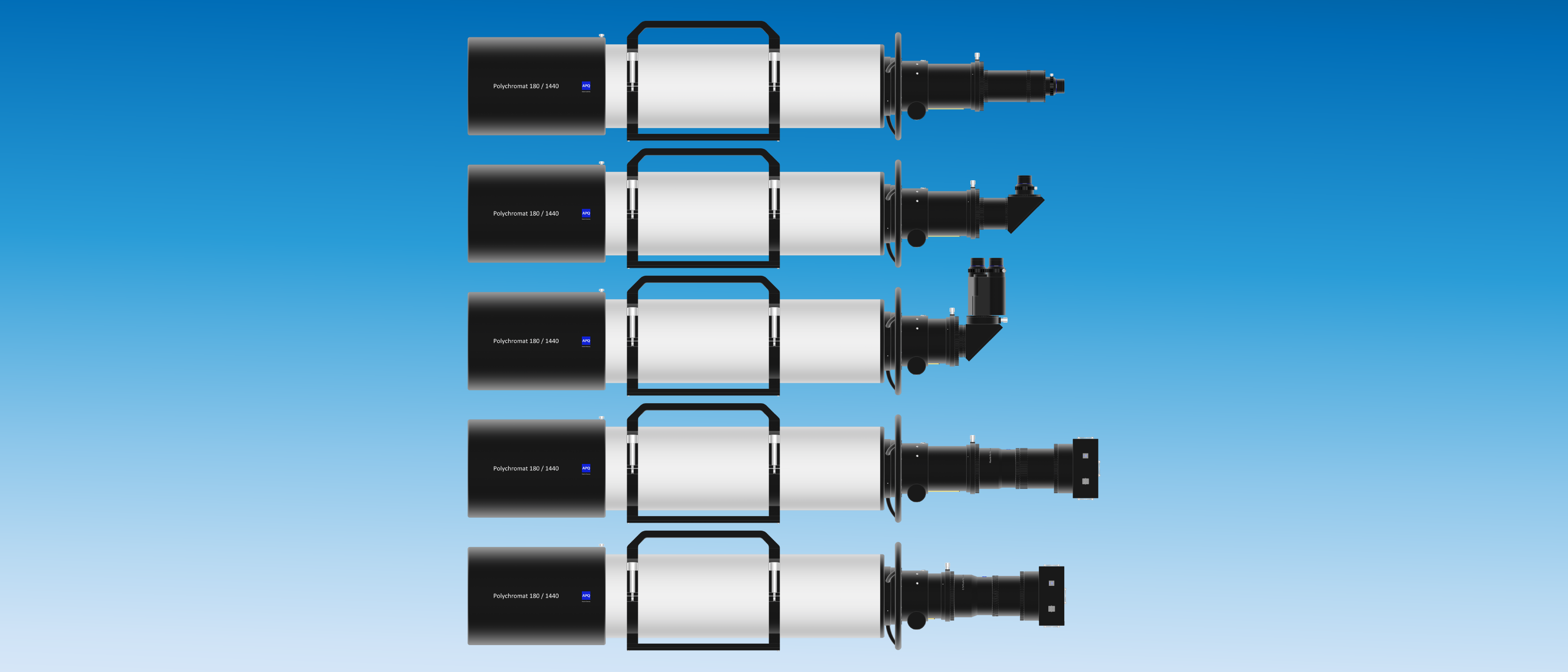

APQ 180/1440 Polychromat – Beobachtungsmöglichkeiten im Überblick*
